BX Plus
Resol

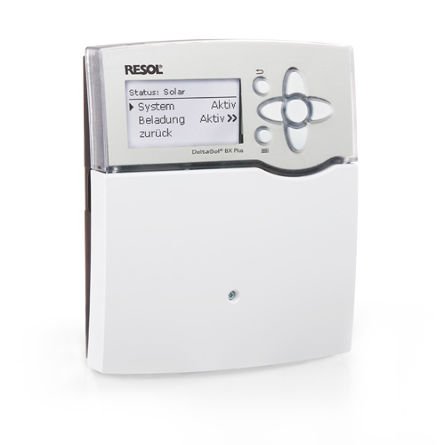

Apricus与RESOL太阳能控制器合作，用于住宅和商业太阳能热水系统。用于标准太阳能热系统的RESOL控制器。三角洲®BX Plus是用于多商店太阳能和加热系统的系统控制器。直观的调试菜单可在连接控制器后直接进行最重要的调整，从而引导您完成系统配置。为了获得最佳的概览，服务菜单中列出了所有传感器和继电器的分配。
主要特点
8个传感器输入和5个继电器输出
通过SD卡进行数据记录，存储，轻松进行准备好的控制器调整和固件更新
预编程的可选功能，例如排污功能，时间控制的恒温器功能，热消毒
通过RESOL VBus最多2个扩展模块®可连接（总共21个传感器和15个继电器）
2个PWM输出，用于高效泵的速度控制
符合VDI 2169的自动功能控制：流量和压力监控，ΔT值过高警告，流量和回油管互换以及夜间循环
使用0-10 V锅炉控制（带有EM扩展模块）调节加热控制
技术指标
| 输入： | 8（9）输入 用于Pt1000，Pt500或KTY温度传感器，1 V40脉冲输入，输入 用于2个数字格兰富直接传感器TM *，1个输入用于CS10 辐照传感器 |
| 输出： | 4个半导体继电器，1个无电势继电器，2个PWM输出 |
| PWM频率： | 512赫兹 |
| PWM电压 | 11.0伏 |
| 交换能力： | 1（1）240 V〜（半导体继电器） |
| 总交换容量： | 4 A 240 V〜 |
| 电源供应： | 100 ... 240 V〜（50 ... 60赫兹） |
| 电源连接： | Y型附件 |
| 支持： | 0.76瓦 |
| 温度控制类： | I |
| 能效贡献： | 1％ |
| 操作模式： | 类型1.B.C.Y动作 |
| 额定脉冲电压： | 2.5 kV |
| 数据接口： | RESOLVBus®，SD卡插槽 |
| VBus®电源： | 60毫安 |
| 功能： | ∆T控制 泵转速控制，热量测量，运行时间计数器 用于太阳能泵，集热管功能，温控器功能， 分层存储负载，优先级，回排选项，增强 功能，排热功能，热消毒功能，PWM泵 控制，根据VDI 2169进行功能控制 |
| 住房： | 塑料，PC-ABS和PMMA |
| 安装： | 墙壁安装，可以安装到配线架中 |
| 指示/显示： | 全图形显示，操作控制LED（方向盘）和背景照明 |
| 操作方式： | 7个按钮 |
| 防护等级： | IP 20 / EN 60529 |
| 防护等级： | I |
| 环境温度： | 0至40°C |
| 污染度： | 2 |

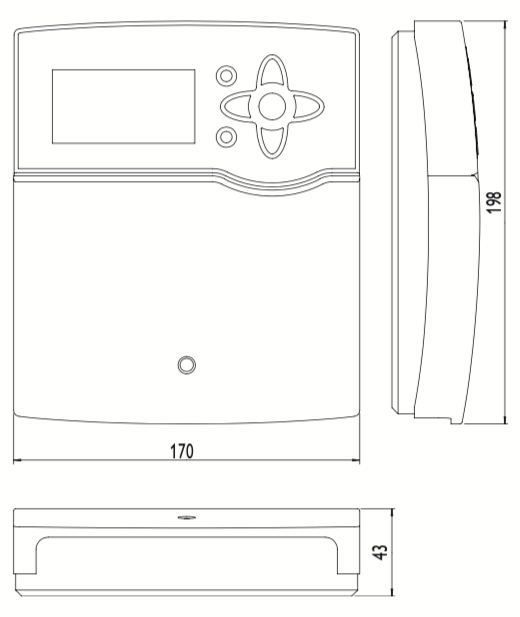

| 尺寸图 | 198 x 170 x 43毫米 |
*对于数字输入，可以使用以下传感器组合：-1 x RPD，1 x VFD-2 x VFD，但仅具有不同的测量范围 | |
有关太阳能控制器的更多信息，请访问以下网站的技术文档：点击这里.
