真空管太阳能集热器

Apricus ETC真空管太阳能集热器将来自太阳的能量转换为太阳能热水系统中的可用热量。该能量可用于家庭和商业热水加热,泳池加热,空间加热甚至空调。

产品总览

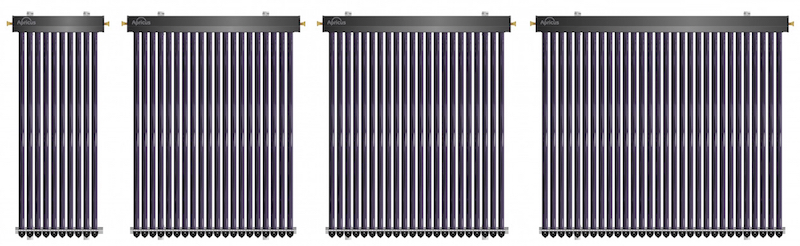

Apricus ETC真空管太阳能集热器可用于10,20 30管尺寸(某些型号在您当地的市场可能不可用)。

ETC适用于所有小型网络

请下载ETC概述文档:国际版,北美版

在北美ETC-30C可以满足购买美国政府资助项目的要求。

施工

ETC太阳能集热器包括四个主要部分:

ETC-DEMO_with_labels

真空管(ET)

吸收太阳能并将其转换为可用热量。两层玻璃之间的真空可防止热量损失。

传热翅片有助于将热量传递到热管。

热管(HP)

铜真空管,将热量从ET内部传递到歧管。

歧管

装有铜总管的绝缘盒。集管是一对带轮廓的铜管,带有干式连接插座,供热管插入。

安装架

坚固且易于安装,具有多种附件选项。

收集器操作

第1步:阿普里库斯真空管太阳能集热器将阳光转化为热量。循环泵将液体移动通过集热器,将热量带回到太阳能储罐。

第2步:一天之中,太阳能储罐中的水逐渐被直接或通过热交换器加热(如图所示)。

第三步:当使用热水时,将太阳能预热的水送入传统的热水器中,如果热水器还不够热的话,它会提高温度。

Apricus_basic_system_operation_diagram

通过以下链接可获取有关以下内容的更多信息:太阳能系统设计,真空管,热管.

设计优势

真空管和热管

Apricus真空管和热管以专利形式组装,与市场上的其他产品不同。而不是将传热翅片辐射到玻璃墙的中央热管,而是将热管直接靠在玻璃壁上,在阳光直射的地方。铝制散热片通过一组弹簧夹牢牢地固定在真空管和热管的顶部内壁上。这是一项重要的设计功能,因为随着时间的流逝,暴露于高温下,铝将变软。弹簧夹可确保与玻璃墙和热管的长期紧密接触,这对于获得最佳性能至关重要。

带标签的ETC ETC和HP剖面图

Apricus_ET&HP_cross-section_diagram_with_labels

标题设计

AP系列真空管太阳能集热器中的集管设计用于可靠性。从白天到晚上,工作温度的大幅度波动会导致金属的热膨胀和收缩,再加上较高的工作压力,会在钎焊连接点上施加大量应力。

与每个热管具有两个钎焊点(30个集热器有60个钎焊点)的大多数其他集管设计相比,Apricus设计采用双轮廓集管设计,允许“干”连接端口不穿透集管。这意味着割台总共只有4个钎焊点。结果是极其可靠的设计,能够承受日常热循环的严酷考验。


杏头管

歧管套管

歧管外壳由坚固但重量轻的铝合金制成,可折叠以形成坚固的防护罩。外壳采用哑光黑色PVDF涂层完成,该涂层经过UV稳定处理,可长期保持色牢度。

玻璃棉绝热材料“像蛋糕一样烘烤”,以围绕总管形成完整的结构壳。这种设计最大程度地减少了外壳中使用的金属量,减少了所含的CO2,并使它非常轻巧。歧管箱的轻便性是安装人员携带在屋顶上时重视的一项功能。最大的歧管尺寸ETC-30长2196毫米/ 86.45英寸,但仅9.2千克/ 20.24磅。

ETC_manifold_close_up


耐候性

在户外操作意味着收集器的所有组件必须能够承受大自然母亲提供的所有条件,从冰冻条件到沙漠地区的极热和紫外线辐射。

Apricus收藏家的设计就是这样。一个很好的例子是在管帽,橡胶集管密封件和歧管盖上使用硅橡胶代替塑料。硅橡胶非常耐用,可以在很宽的温度范围内保持柔韧性。能够承受200多个oC / 392oF,极耐紫外线伤害。

杏收集器日出(1)

设计改进

ETC设计包括对以前的AP模型的一系列增量改进。这些更改基于内部研发和客户反馈。

抽空管:改善了吸收效率,涂层硬度和颜色一致性。收集器的年均产量增长约5%。

歧管外壳:更现代的圆形外壳设计以及更高质量的PVDF涂层,具有出色的耐腐蚀性和色牢度。

安装框架:坚固,高强度的阳极氧化铝安装架和316(海洋级)不锈钢紧固件和硬件。即使在高风荷载区域,也仅需要两个新的前履带,因为它们比以前的不锈钢设计坚固了五个。
